BEKOTEC-THERM se presenta

    Schlüter-BEKOTEC-THERM es la calefacción por suelo radiante que ofrece un confort máximo con un consumo energético mínimo. En el vídeo puede ver las funciones y las ventajas fundamentales.

    • Económico
    • De rápida reacción
    • Altura de construcción reducida
    • Calienta y refrigera
    • Adecuado para muchos recubrimientos

Compartir

Schlüter®-BEKOTEC-THERM

Die Warmwasser-Fußbodenheizung Schlüter-BEKOTEC-THERM punktet durch die niedrige Aufbauhöhe.

Schlüter-BEKOTEC-THERM es un sistema de suelo radiante hidráulico integrado en placas de nódulos. El sistema constructivo patentado junto con la tecnología de calefacción innovadora hacen que el sistema sea un pavimento climatizado de rápida reacción con una temperatura de impulsión muy baja.

BEKOTEC-THERM le ofrece ya desde su instalación muchas ventajas gracias a su colocación muy rápida y sin complicaciones. Además, combinándola con fuentes de energías renovables, la calefacción por suelo radiante hidráulica ofrece una elevada eficiencia y confort.

<p>Ventajas de BEKOTEC-THERM</p>

  • Gasto energético reducido, costes de calefacción reducidos.

    Ahorro de energía y dinero

    Geld und Energie sparen mit Schlüter Fußbodenheizungen!

    Una superficie de calefacción necesita, en comparación con una calefacción convencional, la mitad de temperatura del agua, ya que la diferencia entre la superficie de calefacción y el aire de la estancia no debe ser tan grande para conseguir un calentamiento efectivo de la estancia. Por ello la temperatura de impulsión puede ser unos grados inferior. El resultado: Usted ahorra por cada grado menos de temperatura de impulsión un 2 % de energía - y esto se nota en la factura de la calefacción.

    Económico en compra y funcionamiento

    El Pavimento Cerámico Climatizado BEKOTEC-THERM se instala de forma rápida y sencilla ahorrando desde su instalación, tiempo y materiales. A largo plazo el sistema también gana muchos puntos. El Pavimento Cerámico Climatizado necesita mucha menos energía que una calefacción por radiadores para funcionar, lo que permite ahorrar dinero mes a mes.

    Percepción de la temperatura más elevada

    El calor emitido por la superficie se percibe como mucho más agradable, por este motivo la temperatura ambiente puede ser aproximadamente dos grados más baja que con una calefacción por radiadores. La temperatura percibida es la misma – así ahorramos energía.

    Moderna tecnología de condensación y Schlüter-BEKOTEC-THERM

    El creciente uso eficiente de la energía se basa en el aprovechamiento del calor latente en el vapor de agua de los humos de combustión (aprovechamiento por condensación parcial).

    El vapor de agua se produce por la combustión de gas y petróleo. El poder calorífico contenido en los humos de combustión se escapa de las calderas normales de baja temperatura junto con el vapor de agua a través de la chimenea. En las calderas de condensación los humos condensan en un intercambiador de calor y tras el proceso de combustión proporcionan energía a la calefacción.

    Este efecto sólo se puede aprovechar de forma eficiente empleando temperaturas de retorno bajas.
    El Pavimento Cerámico Climatizado Schlüter-BEKOTEC-THERM mejora el rendimiento energético cuando se emplean técnicas de condensación, debido a las bajas temperaturas de funcionamiento del sistema.

  • Construcción de bajo espesor. Plazo de ejecución corto.

    Bajo altura constructiva = menos recrecido = plazo de ejecución corto

    Flache Höhe: Schlüter-BEKOTEC-THERM passt in jedes Heizungsprojekt!

    Rehabilitación de vivienda antigua u obra nueva de una vivienda privada: Schlüter-BEKOTEC-THERM encaja en su proyecto de construcción gracias a su altura de construcción especialmente baja, que le garantizan tiempos de ejecución cortos – en cuanto el recrecido es transitable se pueden colocar las baldosas cerámicas para su Pavimento Cerámico Climatizado sobre la lámina de desolidarización Schlüter-DITRA.

    ¡No es de extrañar, que el sistema BEKOTEC esté bien posicionado entre proyectistas y constructores, cuando se necesita una ejecución rápida de la obra!

    Ahorro de tiempo valioso

    Así gana puntos nuestro patentado sistema Schlüter-BEKOTEC-THERM:

    • Sin largas esperas del curado del recrecido
    • Rápida puesta en marcha
    • Menos material = Plazo de ejecución más rápido
    • Ahorro total de tiempo de ejecución hasta de seis semanas.
    • Sin problemas de sincronización ni compatibilidad, ya que todos los componentes de su sistema de calefacción son de Schlüter-Systems


    ¡Es bueno saberlo!

    Schlüter-BEKOTEC-THERM demuestra su eficacia desde hace años tanto en Alemania como en el resto del mundo. La certificación LEED de nuestro nuevo edificio administrativo en Montreal y el galardón del organismo oficial DGNB con la certificación de platino por la sostenibilidad de nuestro centro de formación en Iserlohn, confirman la sostenibilidad de Schlüter-BEKOTEC-THERM.¡Objetivamente!

  • Perfecto para rehabilitación y reforma.

    Renovar la calefacción con Schlüter

    Dado que es espesor de Schlüter-BEKOTEC-THERM es mínimo, Usted ahorra alrededor de 70 kilogramos de masa de recrecido por metro cuadrado en comparación con los sistemas de calefacción convencionales.

    Este recrecido de bajo espesor extremadamente fino es ideal en proyectos de rehabilitación y de reforma. Nuestro Pavimento Cerámico Climatizado se puede instalar a partir de espesores de 20 mm hasta el borde superior del recrecido. Por lo tanto, la instalación también es posible cuando otros sistemas de calefacción por suelo radiante han sido descartados por razones estructurales.

    Incluso en el marco de una reforma sencilla, el reducido espesor de construcción de Schlüter-BEKOTEC-THERM convence – la altura de la estancia se ve muy poco afectada, el sistema se puede instalar sobre un pavimento de cerámica ya existente o directamente sobre el recrecido.

    Puntos extra para la estática y la estructura del edificio

    ¡Con Schlüter-BEKOTEC-THERM Usted también gana puntos en cuanto a estática y estructura del edificio! El cálculo es sencillo:

    • Menos peso de la superficie significa menos carga para la estática de su estructura.
    • Menos masa de recrecido significa menos humedad durante la fase de construcción.



    ¡Es bueno saberlo!



    Además de recubrimientos de cerámica y de piedra natural se pueden instalar también otro tipo de materiales, como por ejemplo parqué, laminado o moqueta: ¡Deje volar su imaginación!

    En cuanto el recrecido de cemento es transitable se puede pegar la lámina Schlüter-DITRA o -DITRA-DRAIN 4 y sobre ésta el recubrimiento de cerámica. En el caso de los recrecidos de sulfato de calcio la humedad residual debe ser de aprox. 2 %.



  • Rápido tiempo de reacción.

    ¡Se calienta más rápido!

    Durch die geringe Höhe ist die Fußbodenheizung besonders reaktionsschnell.
    Durch die geringe Höhe ist die Fußbodenheizung besonders reaktionsschnell.

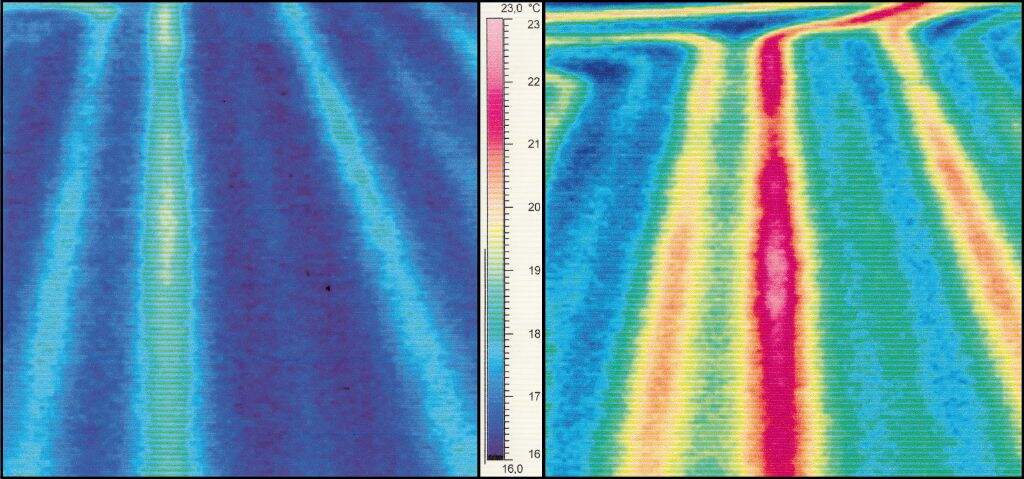

    Links: Aufheizverhalten einer konventionellen Fußbodenheizung - rechts: Aufheizverhalten von Schlüter®-BEKOTEC-THERM

    El sistema de bajo espesor puede reaccionar mucho más rápido a los cambios de temperatura que los sistemas habituales, gracias a su extremadamente alto rendimiento y su bajo espesor constructivo, ya que el calor se libera en la capa de recrecido muy cerca de la superficie.

    Por ello el Pavimento Cerámico Climatizado es el ideal para funcionar con generadores de energías ecológicas y renovables, como las bombas de calor. Ventaja importante: Las bajas temperaturas de impulsión protegen el medio ambiente y su bolsillo.

    Así gana puntos Usted con el sistema patentado Schlüter-BEKOTEC-THERM:

    • ¡Con los sistemas convencionales de radiadores la temperatura de impulsión es de 90-70  C – Con Schlüter-BEKOTEC-THERM se sitúa de media en unos 30  C!
    • El calor se distribuye de forma rápida y homogénea gracias a los canales de aire interconectados de la lámina de desolidarización Schlüter-DITRA 25.
    • Con BEKOTEC-THERM se puede incluso programar una bajada de temperatura por la noche con la finalidad de ahorrar.
    • Schlüter-BEKOTEC-THERM es el compañero ideal para combinar con bombas de calor y tecnología solar, cuya energía también es suficiente para calentar el agua del baño y de la cocina.
  • Ganancia de espacio por falta de radiadores.

    Los voluminosos radiadores que ocupan espacio en las paredes son cosa del pasado con la calefacción por suelo radiante. Ya que ésta realiza su trabajo por debajo del recubrimiento del suelo. Esto se traduce en un espacio mayor habitable.

  • Un ambiente para sentirse bien

    ¡El calor confortable necesita de superficie!

    La gente siente el calor como especialmente agradable, cuando...

    • ...el calor se percibe sin corrientes.
    • ...hay una diferencia de temperatura muy baja entre el aire de la estancia y las superficies de paredes y techos.
    • ...la temperatura de la cabeza y los pies es casi igual.

    Una calefacción de pared, techo o suelo radiante ofrece todas estas ventajas. Dado que en comparación con los radiadores tradicionales se calienta una superficie bastante grande, casi no hace falta que el aire se mueva para distribuir el calor.

    Al mismo tiempo no se tienen que calentar las paredes y el suelo a través del aire, con lo que una calefacción de superficies con diferencia de temperatura con respecto al aire de la estancia de pocos grados centígrados puede funcionar. Y como la diferencia de temperatura es tan pequeña, incluso en verano y con la cabeza fría sentirá agradable un suelo radiante.

  • Calefacción en invierno, refrigeración en verano.

    Calentar y refrigerar con un mismo sistema

    Más de lo que Usted espera

    Mit einer reversiblen Wärmepumpe kann BEKOTEC-THERM im Sommer zum Kühlen eingesetzt werden.

    Con nuestra calefacción por suelo radiante no habrá más baldosas frías en los fríos días de invierno y de otoño. BEKOTEC-THERM es el sistema de calefacción perfecto para mantener el calor incluso con temperaturas extremas y que al mismo tiempo es confortable y económico. Ya no caminará más sobre baldosas frías y tendrá siempre los pies calientes en invierno con una temperatura ambiente ideal para Usted.

    Refrigeración en verano

    Cuando las temperaturas de mayo a septiembre le hagan sudar demasiado, puede utilizar BEKOTEC-THERM como un sistema de refrigeración suave, poniendo el control de calefacción en modo refrigeración. Con nuestra calefacción por suelo radiante podrá casi sin esfuerzo, mantener frescas sus estancias a través del control de la temperatura superficial. Los sistemas de refrigeración de BEKOTEC-THERM pueden bajar la temperatura hasta 3 C en comparación con estancias no refrigeradas.

    El controlador y la regulación correspondientes son productos del sistema BEKOTEC-THERM. Para la refrigeración se emplean, por ejemplo, bombas de calor reversibles.

  • Calor uniforme.

    Así de rápido es el confort: La lámina de desolidarización Schlüter-DITRA tiene canales de aire situados directamente por debajo de las baldosas cerámicas. De esta manera se reparte el calor de la calefacción de manera homogénea y efectiva.

    El resultado: Schlüter-BEKOTEC-THERM es un Pavimento Cerámico Climatizado de rápida reacción, que ahorra energía trabajando a bajas temperaturas de impulsión. Esto es posible gracias al recrecido de bajo espesor que se emplea.

    Calor uniforme a través de canales de aire.

    Nuestro Pavimento Cerámico Climatizado alcanza de forma rápida la temperatura deseada, incluso cuando la distancia de colocación de los tubos de calefacción es grande. Con nosotros tendrá siempre ambos pies sobre un recubrimiento de pavimento atemperado.

  • Duradero.

    Inteligente. Seguro. Duradero.

    Las baldosas cerámicas y las piedras naturales son atractivas y exclusivas. Su mantenimiento es sencillo y además son extremadamente resistentes. Su desgaste es mínimo. Siempre y cuando coloque el soporte adecuado: Con el sistema patentado BEKOTEC podemos realizar una construcción sin tensiones y así evitar la aparición de grietas y deformaciones.

    Las baldosas cerámicas son de uso diario, de fácil limpieza, resistentes al fuego y extremadamente adecuadas para resistir cargas. Incluso los concesionarios de automóviles, que deben soportar grandes cargas, confían en el sistema patentado Schlüter-BEKOTEC-THERM.

    Buenas razones para BEKOTEC-THERM:

    • Los recubrimientos de cerámica permanece bonitos y funcionales con el paso del tiempo.
    • Evita la aparición de grietas y deformaciones en el pavimento.
    • Garantiza una elevada resistencia a las cargas.
    • Los recubrimientos cerámicos son totalmente higiénicos.
    • Las superficies son resistentes al fuego.
  • Adecuado para el empleo con fuentes de energías renovables

    El futuro es la calefacción por superficies.

    BEKOTEC-THERM eignet sich perfekt für den Einsatz mit regenerativen Energiequellen.

    Las bajas temperaturas de impulsión hacen que las calefacciones de superficie sean perfectas para el funcionamiento con generadores de energías ecológicos y renovables, como las bombas de calor, o en combinación con tecnología solar.

    Bombas de calor y Schlüter®-BEKOTEC-THERM

    ¡El Pavimento Cerámico Climatizado gana puntos por partida triple! Su temperatura de impulsión tan extremadamente baja causa:

    • La reducción de consumo eléctrico para el funcionamiento de la bomba de calor
    • La mejora del rendimiento medio estacional (JAZ) y de esta manera un rendimiento energético mayor a lo largo del periodo de calefacción completo
    • Rápida amortización de la inversión
    • Costes de funcionamiento permanentemente bajos


    Energía solar y Schlüter®-BEKOTEC-THERM

    El rendimiento anual de una instalación de energía solar en combinación con la calefacción de un edificio aumenta con cada grado menos de temperatura de funcionamiento del sistema. Una instalación de energía solar se puede emplear más tiempo para el calentamiento de las estancias gracias a las reducidas temperaturas de impulsión, que emplean las calefacciones por suelo radiante en comparación con las calefacciones por radiadores. La demanda de calefacción del edificio puede estar cubierta en días soleados de invierno con una instalación de energía solar correctamente dimensionada o por lo menos soportada por ella. El Pavimento Cerámico Climatizado Schlüter-BEKOTEC-THERM mejora el rendimiento energético cuando se emplea energía solar.

    El resultado convence:

    • Las bajas temperaturas de impulsión se pueden emplear en calefacciones de superficies para calentar las estancias durante un mayor tiempo.
    • El rendimiento anual aumenta. De esta manera se consigue un mejor rendimiento energético durante el período de uso de la calefacción.
    • El tiempo de amortización de la instalación se reduce.
    • La norma para el ahorro energético (ENEV)y los requisitos de la Ley de Ahorro de Energía (ENEG) se cumplen.

La calefacción por suelo radiante adecuada para cada proyecto

Se adapta a sus necesidades a la perfección. Schlüter-BEKOTEC-THERM está disponible en 4 versiones con diferentes alturas constructivas, con aislamiento térmico o acústico.

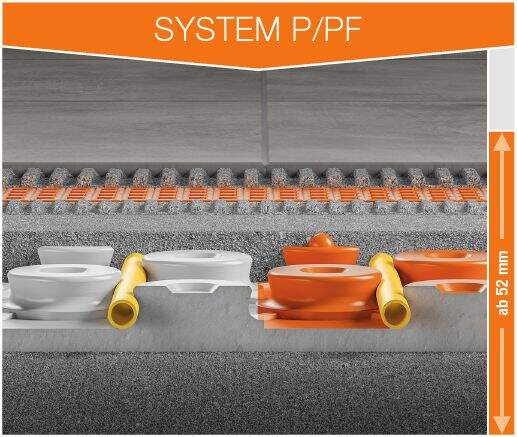

Schlüter-BEKOTEC-EN P/PF

El térmico

Schlüter-BEKOTEC-EN P/PF

Con aislamiento integrado (DEO 033) para usar en áreas con requisitos de aislamiento térmico, p. ej. en pavimentos de cerámica.

  • Altura de construcción: 52 - 69 mm
    (más la lámina de desolidarización DITRA)
  • Con aislamiento térmico integrado
  • Peso constructivo a partir de 57 kg/m²
  • Trama de separación del tubo de 75 mm
  • Potencia de calefacción de 100 W/m²

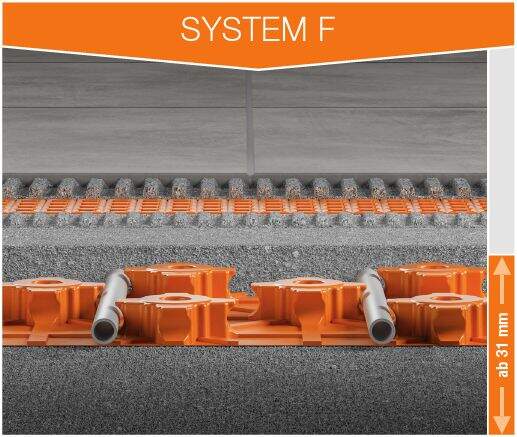

Schlüter-BEKOTEC-EN F

El todo terreno

Schlüter-BEKOTEC-EN F

Sistema constructivo universal para su uso en combinación con y sin aislamiento. Sistema constructivo de bajo espesor, ideal para obra nueva y reforma.

  • Altura de construcción: 31 - 48 mm
    (más la lámina de desolidarización DITRA)
  • Sin aislamiento, pero con posibilidad de combinarlo si se desea
  • Peso constructivo a partir de 57 kg/m²
  • Trama de separación del tubo de 75 mm
  • Potencia de calefacción de 100 W/m²

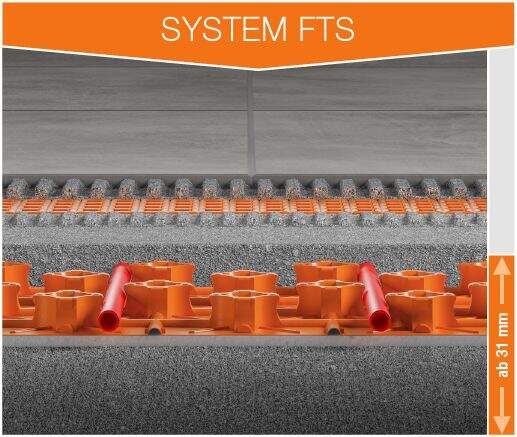

Schlüter-BEKOTEC-EN FTS

El silencioso

Schlüter-BEKOTEC-EN FK

Para optimizar el aislamiento acústico puede lograr con nuestro sistema una mejora de hasta 25 dB a ruido de impacto, según DIN EN ISO 10140-1.

  • Altura de construcción: 31 - 43 mm
    (más la lámina de desolidarización DITRA)
  • Aislamiento acústico integrado
  • Peso constructivo a partir de 52 kg/m²
  • Trama de separación del tubo de 50 mm
  • Potencia de calefacción de 100 W/m²

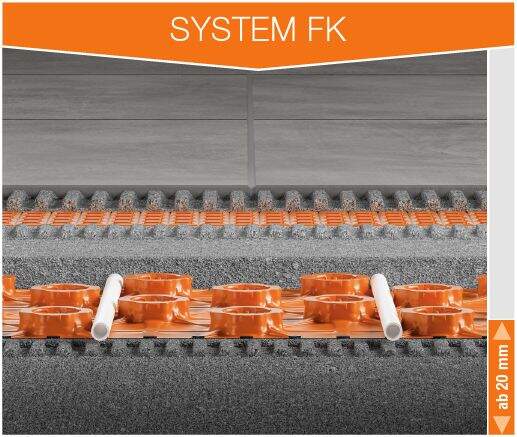

Schlüter-BEKOTEC-EN FK

El peso pluma

Schlüter-BEKOTEC-EN FK

Puede lograr un peso muy reducido con nuestro sistema constructivo más ligero y de bajo espesor. Es posible una mayor reducción de peso, sólo tiene que contactarnos.

  • Altura de construcción: 20 - 27 mm
    (más la lámina de desolidarización DITRA)
  • Con geotextil en el reverso
  • Peso constructivo a partir de 40 kg/m²
  • Trama de separación del tubo de 50 mm
  • Potencia de calefacción de 100 W/m²
¿Cómo funciona BEKOTEC-THERM?

Sistema constructivo

BEKOTEC-THERM steht in verschiedenen Aufbauhöhen zur Verfügung.

La base del sistema de calefacción por suelo radiante BEKOTEC-THERM es la placa de nódulos para el recrecido Schlüter-BEKOTEC-EN, que está disponible con diferentes alturas de construcción. Los tubos de calefacción de gran calidad BEKOTEC-THERM-HR se fijan entre los nódulos. Después se aporta el recrecido convencional. En total la altura constructiva del sistema hasta el borde superior del recrecido es de entre 20 mm (EN 12 FK) y 52 mm (EN). Gracias a su bajo espesor la calefacción por suelo radiante necesita una temperatura de impulsión baja (sólo 27 hasta 32  C) y ahorra costes cuando la combinamos con técnicas de calefacción modernas.

Se puede conectar a muchos equipos de calefacción

El sistema se puede conectar prácticamente a cualquier equipo de calefacción existente a través del distribuidor de circuito Schlüter-BEKOTEC-THERM-HV/DE. El sistema de calefacción es especialmente apto, gracias a su baja demanda energética, para funcionar con fuentes de energías renovables, como las bombas de calor o la instalaciones de energía solar. La calefacción por suelo radiante muestra todo su potencial de ahorro energético cuando funciona con fuentes de energías renovables. Según un estudio de la TU de Dresden, el potencial de ahorro energético es de hasta un 9,5 % – Y esto si que se nota en el bolsillo.

Plazos de ejecución más cortos

Cuando empleamos Schlüter-BEKOTEC-THERM reducimos las esperas entre las diferentes fases de la instalación. Los tubos de calefacción se fijan entre los nódulos, la ejecución del recrecido de cemento se reduce al mínimo porque se utiliza poco material y las láminas DITRA permiten que en cuanto el recrecido sea transitable se coloque el recubrimiento cerámico. Gracias a Schlüter-BEKOTEC podemos prescindir del costoso y largo curado del recrecido, con lo que reducimos el tiempo de espera hasta que se puede colocar la cerámica. Además, Schlüter-Systems ofrece a los instaladores una garantía de 5 años sobre el sistema completo.

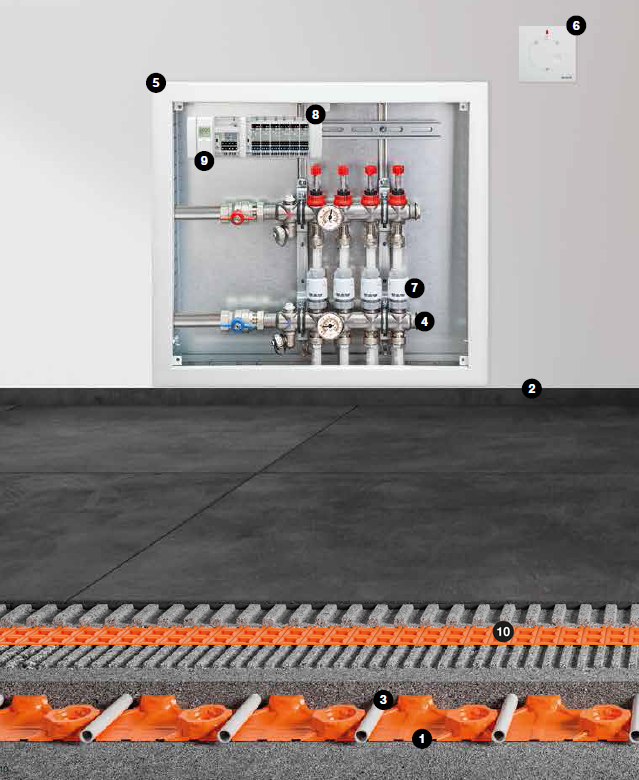

Componentes del sistema

Schlüter-BEKOTEC-THERM.

  1. Schlüter®-BEKOTEC-EN
    Placa de nódulos para la instalación de los tubos calefactores Schlüter
  2. Schlüter®-BEKOTEC-BRS
    Cinta perimetral
  3. Schlüter®-BEKOTEC-THERM-HR
    Tubo de calefacción
  4. Schlüter®-BEKOTEC-THERM-HV
    Distribuidor de circuitos de acero inoxidable y accesorios para su instalación
  5. Schlüter®-BEKOTEC-THERM-VS
    Armario de distribución
  6. Schlüter®-BEKOTEC-THERM-ER
    Termostato
  7. Schlüter®-BEKOTEC-THERM-ESA
    Electroválvula
  8. Schlüter®-BEKOTEC-THERM-EBC
    Módulo básico “Control” con módulo de conexión
  9. Schlüter®-BEKOTEC-THERM-EET
    Temporizador con reloj digital (opcional)
  10. Schlüter®-DITRA 25
    Lámina de desolidarización, distribución del calor, impermeabilización y compensación de la presión de vapor

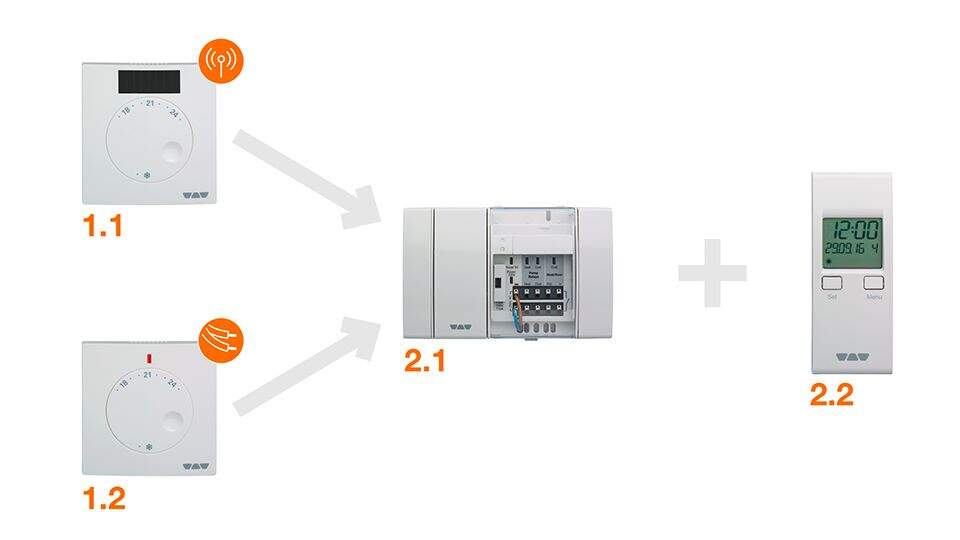

Tecnología de regulación flexible en tres pasos

  • 1.1 ER/WL – Termostato inalámbrico. Termostato inalámbrico con un diseño extraplano con opción “frío/calor”. El dispositivo transmite la temperatura ambiente y la temperatura de consigna al módulo de control para termostatos EAR/WL.
    o:
    1.2 ER – Termostato, conexión cable. Termostato con conexión por cable y diseño extraplano con opción “frío/calor”. El dispositivo transmite la temperatura ambiente y la temperatura de consigna al módulo de control para termostatos EAR.
    y:
    2.1 EBC – Módulo básico “Control”. Es la unidad básica para el funcionamiento de la regulación. Al módulo básico “Control” se conectan tanto los módulos de control para termostatos inalámbricos, así como los de conexión por cable. De esta forma se pueden realizar instalaciones mixtas y futuras reconversiones del sistema de un modo sencillo. El módulo básico “Control” a través de los módulos de control para termostatos, alimenta los termostatos, con conexión por cable con una tensión de 5 V DC (SELV) y las electroválvulas con una tensión de 230 AC.
    opcional:
    2.2 EET – Temporizador con reloj digital. El temporizador con reloj digital es opcional y permite controlar la caída de temperatura. Se puede extraer del módulo básico “Control” para su programación y volver a insertarlo una vez programado. En la fase de reducción tiene lugar una caída de la temperatura de 4 °C. Gracias al bajo espesor y a la rápida reacción del Pavimento Cerámico Climatizado BEKOTEC-THERM, el temporizador con reloj digital cumple con las exigencias para sistemas altamente ajustables.

    1.1 ER/WL – Termostato inalámbrico. Termostato inalámbrico con un diseño extraplano con opción “frío/calor”. El dispositivo transmite la temperatura ambiente y la temperatura de consigna al módulo de control para termostatos EAR/WL.
    o:
    1.2 ER – Termostato, conexión cable. Termostato con conexión por cable y diseño extraplano con opción “frío/calor”. El dispositivo transmite la temperatura ambiente y la temperatura de consigna al módulo de control para termostatos EAR.
    y:
    2.1 EBC – Módulo básico “Control”. Es la unidad básica para el funcionamiento de la regulación. Al módulo básico “Control” se conectan tanto los módulos de control para termostatos inalámbricos, así como los de conexión por cable. De esta forma se pueden realizar instalaciones mixtas y futuras reconversiones del sistema de un modo sencillo. El módulo básico “Control” a través de los módulos de control para termostatos, alimenta los termostatos, con conexión por cable con una tensión de 5 V DC (SELV) y las electroválvulas con una tensión de 230 AC.
    opcional:
    2.2 EET – Temporizador con reloj digital. El temporizador con reloj digital es opcional y permite controlar la caída de temperatura. Se puede extraer del módulo básico “Control” para su programación y volver a insertarlo una vez programado. En la fase de reducción tiene lugar una caída de la temperatura de 4 °C. Gracias al bajo espesor y a la rápida reacción del Pavimento Cerámico Climatizado BEKOTEC-THERM, el temporizador con reloj digital cumple con las exigencias para sistemas altamente ajustables.

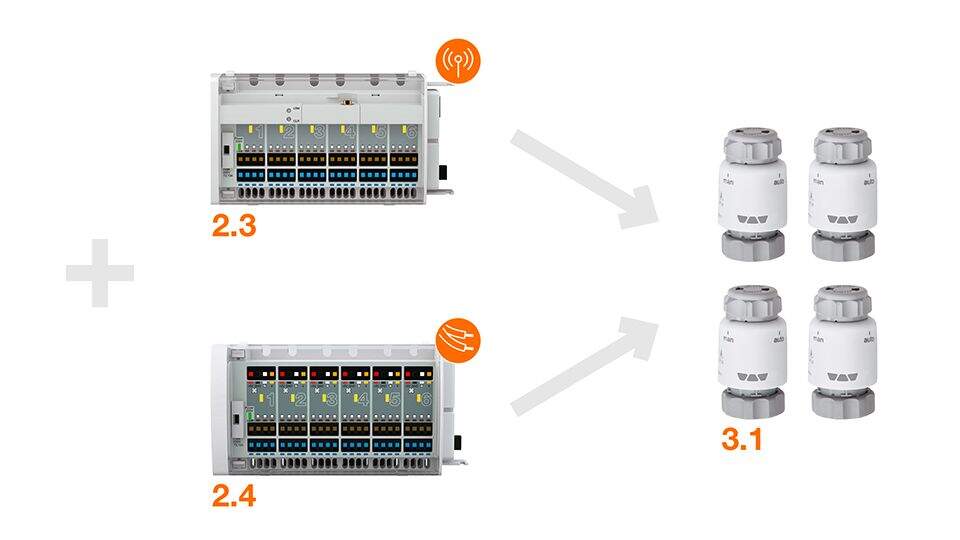

  • 2.3 EAR/WL – Módulo de control para termostatos inalámbricos. Módulos de control para 2 ó 6 termostatos inalámbricos ER/WL. Los módulos de control se pueden combinar a través de un sencillo sistema de conexionado. De esta forma se puede adaptar el sistema a la cantidad de habitaciones/circuitos y ajustar el número de electroválvulas. Cada canal permite conectar un máximo de 4 electroválvulas. Es posible realizar una instalación mixta combinándolo con los módulos de control para termostatos inalámbricos EAR.
    o:
    2.4 EAR – Módulo de control para termostatos, conexión por cable. Módulos de control para 2 ó 6 termostatos con conexión por cable ER. Los módulos de control se pueden combinar a través de un sencillo sistema de conexionado. De esta forma se puede adaptar el sistema a la cantidad de habitaciones/circuitos y ajustar el número de electroválvulas. Cada canal permite conectar un máximo de 4 electroválvulas. Es posible realizar una instalación mixta combinándolo con los módulos de control para termostatos inalámbricos EAR/WL.
    y:
    3.1 ESA – Electroválvula. Las electroválvulas de Schlüter regulan el caudal de las válvulas de impulsión de que dispone cada distribuidor de circuitos (cada electroválvula regula un circuito respectivamente). Las electroválvulas permiten visualizar el modo de funcionamiento y están equipadas con un dispositivo de regulación de las válvulas. Su instalación es sumamente sencilla.

    2.3 EAR/WL – Módulo de control para termostatos inalámbricos. Módulos de control para 2 ó 6 termostatos inalámbricos ER/WL. Los módulos de control se pueden combinar a través de un sencillo sistema de conexionado. De esta forma se puede adaptar el sistema a la cantidad de habitaciones/circuitos y ajustar el número de electroválvulas. Cada canal permite conectar un máximo de 4 electroválvulas. Es posible realizar una instalación mixta combinándolo con los módulos de control para termostatos inalámbricos EAR.
    o:
    2.4 EAR – Módulo de control para termostatos, conexión por cable. Módulos de control para 2 ó 6 termostatos con conexión por cable ER. Los módulos de control se pueden combinar a través de un sencillo sistema de conexionado. De esta forma se puede adaptar el sistema a la cantidad de habitaciones/circuitos y ajustar el número de electroválvulas. Cada canal permite conectar un máximo de 4 electroválvulas. Es posible realizar una instalación mixta combinándolo con los módulos de control para termostatos inalámbricos EAR/WL.
    y:
    3.1 ESA – Electroválvula. Las electroválvulas de Schlüter regulan el caudal de las válvulas de impulsión de que dispone cada distribuidor de circuitos (cada electroválvula regula un circuito respectivamente). Las electroválvulas permiten visualizar el modo de funcionamiento y están equipadas con un dispositivo de regulación de las válvulas. Su instalación es sumamente sencilla.

Colocación de BEKOTEC-THERM


Schlüter-BEKOTEC-THERM – Soluciones



Detalles técnicos del sistema P/PF F FTS FK
Altura del sistema en mm (incl. DITRA) 57 - 74 36 - 53  36 - 48  25 - 32
Altura de la placa de nódulos en mm 44  23  18 + 5  12
Espesor del recrecido sobre los nódulos en mm 8 - 25 8 - 25 8 - 20  8 - 15
Diámetro tubo calefactor en mm 16  14  12  10
Distancias de colocación en mm 75 - 300 75 - 300 50 - 300 50 - 300
Demanda tubo calefactor en m/m² 13,33 - 3,33 13,33 - 3,33 20 - 3,33 20 - 3,33
Capacidad máxima de calentamiento en W/m²
(Temperatura estancia 20°C / de impulsion 40°C)
140 - 40  130 - 40  145 - 30  145 - 30
Longitud máx. del circuito en m
(Temperatura estancia 20°C / de impulsion 40°C)
47 - 101  54 - 107  57 - 91  47 - 67
Peso mínimo en kg/m² 57  57  52  40
Volumen mín. del recrecido en l/m² 28,5  28,5  26  20
Capacidad de carga máx. en kN/m² hasta 5  hasta 5  hasta 5  hasta 5

Más acerca de BEKOTEC-THERM</br></br>

  • Descargas

    <p>En el área de descargas encontrará las tarifas ilustradas, las fichas técnicas y toda la información necesaria para constructores, distribuidores, arquitectos y proyectistas.</p> Ir a descargas
  • Plantilla de cáculo de circuitos de calefacción

    <p>Nuestro configurador le apoya en la planificación de su proyecto de pavimento de cerámica climatizado. Aquí puede calcular las el material necesario utilizando diversos parámetros de forma individual para su proyecto.</p> Calcular los circuitos de calefacción

Compartir
